CABLEADO DE RED

CABLEADO DE RED

las características principales de los tipos de cableado :

      • Cable par trenzado

En telecomunicaciones, el cable de par trenzado es un tipo de conexión que tiene dos conductores eléctricos aislados y entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.
  Características de la transmisión :
Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también son factores importantes, por eso se utilizan coberturas externas y el trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros, para señales digitales cada
2 ó 3. En transmisiones de señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga distancia, el data rate no es demasiado grande, no es muy efectivo para estas aplicaciones o dispositivos.
En redes locales que soportan ordenadores locales, el data rate puede llegar a 10 Mbps (Ethernet) y 100 Mbps (Fast Ethernet).
En el cable par trenzado de cuatro pares, normalmente solo se utilizan dos pares de conductores, uno para recibir (cables 3 y 6) y otro para transmitir (cables 1 y 2), aunque no se pueden hacer las dos cosas a la vez, teniendo una trasmisión half-dúplex. Si se utilizan los cuatro pares de conductores la transmisión es full-dúplex.
  Tipos :
             UTP - STP - FTP

•       COAXIAL :

       CARACTERISTICAS PRINCIPALES :  Los cables coaxiales que son utilizados para la transmisión en alta frecuencia y en los campos de aplicación se encuentran entre los más variados: desde los militares a la medicina y las comunicaciones - por supuesto también para la transmisión de las cámaras de video vigilancia. El cable coaxial es una línea de transmisión que permite la propagación de una señal eléctrica. Dado que es un elemento pasivo, que provoca una atenuación de la señal a través conforme es la longitud del cable y la frecuencia de funcionamiento.

Algunas características fundamentales de la línea de transmisión son:

• Atenuación contenida.
• Buena resistencia a cualquier esfuerzo mecánico.
• Buena protección de la señal transmitida de la interferencia externa.
• Optima resistencia a la intemperie

•          FIBRA OPTICA :


Es un método de transmisión físico que permite altas velocidades y cubre largas distancias. Dentro de un cable se colocan filamentos de vidrio no más gruesos de la pequeña cantidad de 125 micrones de diámetro (un cabello humano mide aproximadamente 100 micrones).

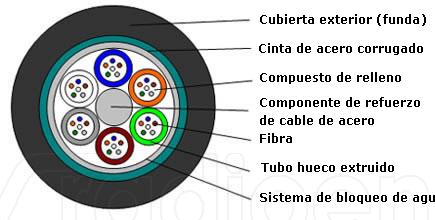

Posteriormente la fibra se modifica de manera que pueda cumplir su tarea y se coloca en grandes cantidades dentro de un cable. Ya en el cable, se envían señales de luz de un extremo a otro. Para el final de estas modificaciones, la fibra consiste en 3 partes:

Núcleo óptico: el centro de vidrio formado por las fibras. Por este conducto se emite la luz.
Revestimiento: material que rodea el núcleo para que se refleje la luz internamente.
Cubierta: protege al núcleo del entorno que rodea al cable.

CARASTERICAS :

La fibra óptica es una guía de ondas dieléctrica que opera a frecuencias ópticas.

Cada filamento consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con un alto índice de refracción, rodeado de una capa de un material similar con un índice de refracción ligeramente menor (plástico). Cuando la luz llega a una superficie que limita con un índice de refracción menor, se refleja en gran parte, cuanto mayor sea la diferencia de índices y mayor el ángulo de incidencia, se habla entonces de reflexión interna total.

En el interior de una fibra óptica, la luz se va reflejando contra las paredes en ángulos muy abiertos, de tal forma que prácticamente avanza por su centro. De este modo, se pueden guiar las señales luminosas sin pérdidas por largas distancias.

Funcionamiento :

Los principios básicos de su funcionamiento se justifican aplicando las leyes de la óptica geométrica, principalmente, la ley de la refracción (principio de reflexión interna total) y la ley de Snell.

Su funcionamiento se basa en transmitir por el núcleo de la fibra un haz de luz, tal que este no atraviese el revestimiento, sino que se refleje y se siga propagando. Esto se consigue si el índice de refracción del núcleo es mayor al índice de refracción del revestimiento, y también si el ángulo de incidencia es superior al ángulo límite.

Ventajas :

·      Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del GHz).

·      Pequeño tamaño, por lo tanto ocupa poco espacio.

·      Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la instalación enormemente.

·      Gran ligereza, el peso es del orden de algunos gramos por kilómetro, lo que resulta unas nueve veces menos que el de un cable convencional.

·      Inmunidad total a las perturbaciones de origen electromagnético, lo que implica una calidad de transmisión muy buena, ya que la señal es inmune a las tormentas, chisporroteo...

·      Gran seguridad: la intrusión en una fibra óptica es fácilmente detectable por el debilitamiento de la energía lumínica en recepción, además, no irradia nada, lo que es particularmente interesante para aplicaciones que requieren alto nivel de confidencialidad.

·      No produce interferencias.

·      Insensibilidad a las señales parásitas, lo que es una propiedad principalmente utilizada en los medios industriales fuertemente perturbados (por ejemplo, en los túneles del metro). Esta propiedad también permite la coexistencia por los mismos conductos de cables ópticos no metálicos con los cables de energía eléctrica.

·      Atenuación muy pequeña independiente de la frecuencia, lo que permite salvar distancias importantes sin elementos activos intermedios. Puede proporcionar comunicaciones hasta los 70 km antes de que sea necesario regenerar la señal, además, puede extenderse a 150 km utilizando amplificadores láser.

·      Gran resistencia mecánica, lo que facilita la instalación.

·      Resistencia al calor, frío y corrosión.

·      Facilidad para localizar los cortes gracias a un proceso basado en la telemetría, lo que permite detectar rápidamente el lugar donde se hará la reparación de la avería, simplificando la labor de mantenimiento.

·      Factores ambientale

Especificacion porque utilitza cada tecnologia de los cables :

Cableado del par trenzado

El cable de par trenzado se conecta utilizando un conector RJ-45. Este conector es similar a un RJ-11, que es el que se utiliza en telefonía, pero difiere en algunos puntos: el RJ-45 es un poco más grande y no se puede insertar en un enchufe hembra RJ-11. Además, el RJ-45 tiene ocho clavijas, mientras que el RJ-11 no tiene más de seis, generalmente sólo cuatro.

En su forma más simple, el cable de par trenzado consiste en dos hilos de cobre trenzados dentro de un cordón y cubiertas por un aislante.

Tipos de cables de pares trenzados:

Par trenzado protegido (STP, por sus siglas en inglés (Shielded Twisted Pair)),

Par trenzado no protegido (UTP, por sus siglas en inglés (Unshielded Twisted-Pair)).

Par trenzado no protegido (UTP) :

El cable UTP cumple con la especificación 10BaseT. Este es el tipo de cable de par trenzado más utilizado, fundamentalmente en redes locales. A continuación le mostraremos algunas de sus características:

Longitud máxima de segmentación: 100 metros

Composición: 2 hilos de cobre recubiertos por un material aislante

Estándares UTP: determinan el número de vueltas por pie (33 cm.) del cable, según el uso que se le quiera dar

UTP: recopilado en la EIA/TIA (Electronic Industries Association / Telecommunication Industries Association (Asociación de Industrias Electrónicas / Asociación de Industrias de la Telecomunicación)) Commercial Building Wiring Standard 568. El estándar EIA/TIA 568 utiliza UTP para crear estándares que se apliquen a todo tipo de espacios y situaciones de cableado, garantizando de esta manera productos homogéneos al público. Estos estándares incluyen cinco categorías de cables UTP:

Categoría 1: Cable de teléfono tradicional (transmisión de voz pero no de datos)

Categoría 2: Transmisión de datos hasta un máximo de 4 Mb/s (RNIS). Este tipo de cable contiene 4 pares trenzados.

Categoría 3: máximo de hasta 10 Mb/s. Este tipo de cable contiene 4 pares trenzados y 3 trenzas por pie

Categoría 4: máximo de hasta 16 Mb/s. Este tipo de cable contiene 4 pares de hilos de cobre trenzados.

Categoría 5: máximo de hasta 100 Mb/s. Este tipo de cable contiene 4 pares de hilos de cobre trenzados.

Categoría 5e: máximo de hasta 1000 Mb/s. Este tipo de cable contiene 4 pares de hilos de cobre trenzados.

La mayoría de las instalaciones de teléfono utilizan cables UTP. Muchos edificios poseen un pre-cableado para este tipo de instalación (generalmente en grandes números para satisfacer futuros requerimientos). Si el par trenzado que ya está instalado es de buena calidad, se lo puede utilizar para transferir datos en una red de equipos. Sin embargo, se debe prestar atención al número de trenzas y a otras características eléctricas necesarias para obtener calidad en la transmisión de datos.

Par trenzado protegido (STP) :

El cable STP (Par Trenzado Protegido) utiliza una funda de cobre que es de mejor calidad y protege más que la funda utilizada en el cable UTP. Contiene una cubierta protectora entre los pares y alrededor de ellos. En un cable STP, los hilos de cobre de un par están trenzados en sí mismos, lo que da como resultado un cable STP con excelente protección (en otras palabras, mejor protección contra interferencias). También permite una transmisión más rápida a través de distancias más largas.

Cable coaxial

Normalmente se utilizan dos tipos de cables coaxiales:

10Base2 - cable coaxial delgado (denominado Thinnet o CheaperNet) es un cable delgado (6 mm. de diámetro) que, por convención, es blanco (o grisáceo). Este cable es muy flexible y se puede utilizar en la mayoría de las redes, conectándolo directamente a la tarjeta de red. Es capaz de transportar una señal hasta unos 185 metros, sin que se pierda la señal.

Forma parte de la familia RG-58 cuya impedancia (resistencia) es de 50 ohms. Los diferentes tipos de cable coaxial delgado se diferencian por su parte central (núcleo

Cable	Descripción
RG-58 / U	Núcleo central que consiste en un solo hilo de cobre
RG-58 A/U	Trenzado
RG-58 C/U	Versión militar del RG-58 A/U
RG-59	Transmisión de banda ancha (televisión por cable)
RG-6	Diámetro más grueso, recomendado para frecuencias más altas que las del RG-59
RG-62	Red Arcnet

10Base5 - cable coaxial grueso (Thicknet o Thick Ethernet también se denomina Cable Amarillo, ya que, por convención, es de color amarillo) es un cable protegido con un diámetro más grueso (12 mm.) y 50 ohm de impedancia. Se utilizó durante mucho tiempo en las redes Ethernet, motivo por el cual también se lo conoce como "Cable Estándar Ethernet".

 Siendo que posee un núcleo con un diámetro más grueso, es capaz de transportar señales a través de grandes distancias: hasta 500 metros sin perder la señal (y sin reamplificación de la señal). Posee un ancho de banda de 10 Mbps y frecuentemente se utiliza como cable principal para conectar redes cuyos equipos están conectados por Thinnet. Sin embargo, debido a su diámetro, es menos flexible que el Thinnet.

Conectores del cable coaxial :

Tanto Thinnet como Thicknet utilizan conectores BNC(Bayonet-Neill-Concelman o British Naval Connector) para conectar los cables a los equipos.
Los siguientes conectores pertenecen ala familia BNC:

·       Conector del cable BNC: está soldado o plegado al extremo final del cable.

·       Conector BNC T: conecta una tarjeta de red del ordenador a un cable de red.

·       Prolongador BNC: une dos segmentos del

cable coaxial para crear uno más largo.

·       Terminador BNC: se coloca en cada extremo de un cable en una red Bus para absorber señales de interferencia. Tiene conexión a tierra. Una red bus no puede funcionar sin ellos. Dejaría de funcionar.

Cable FIBRA  OPTICA

El cable de fibra óptica tiene numerosas ventajas:

·       Poco peso

·       Inmunidad al ruido

·       Baja atenuación

·       Soporta una transferencia de datos que ronda el orden de los 100 Mbps

·       Ancho de banda que va desde decenas de Megahertz hasta varios Gigahertz (fibra monomodo).

El cableado de fibra óptica es particularmente apropiado para conexiones entre distribuidores (una conexión central con varias construcciones, conocida como columna vertebral) ya que permite conexiones a través de grandes distancias (desde unos pocos kilómetros hasta 60 km., en el caso de la fibra de modo único) sin necesitar una conexión a tierra. Además, este tipo de cable es muy seguro ya que resulta extremadamente difícil perforarlo.

Sin embargo, a pesar de su flexibilidad mecánica, este tipo de cable no es apropiado para conexiones de redes locales ya que es muy difícil de instalar y además es muy costoso. Por este motivo, se prefieren pares trenzados o cables coaxiales para conexiones cortas.

Tipos:

Fibra multimodo:

Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 2 km, es simple de diseñar y económico.

El núcleo de una fibra multimodo tiene un índice de refracción superior, pero del mismo orden de magnitud, que el revestimiento. Debido al gran tamaño del núcleo de una fibra multi

modo, es más fácil de conectar y tiene una mayor tolerancia a componentes de menor precisión.

Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo:

• Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal.
• Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

Además, según el sistema ISO 11801 para clasificación de fibras multimodo según su ancho de banda se incluye el +pichar (multimodo sobre láser) a los ya existentes OM1 y OM2 (multimodo sobre LED).

• OM1: Fibra 62.5/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan ledes como emisores
• OM2: Fibra 50/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan ledes como emisores
• OM3: Fibra 50/125 µm, soporta hasta 10 Gigabit Ethernet (300 m), usan láser (VCSEL) como emisores.

Bajo OM3 se han conseguido hasta 2000 MHz km (10 Gbit/s), es decir, una velocidad 10 veces mayor que con OM1.

Fibra monomodo:

Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 100 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (10 Gbit/s).
